パワーメーターを作ってみた
動機
パワーメーターって高いよね。それなら自作してみよ！
という動機から作ってみた。
とりあえず、シビアではない状況なら実用できるようになったので、
ブログに書いてみることにした。
実は試作品作りを始めてから３年もかかった。
集めた電子部品
プリント基板
KiCADで設計。
JLCPCBでプリント基板製造。試行錯誤を繰り返し８回も作成した！（笑）
ソフトウェア
SEGGER Embedded StudioとnRF5_SDKで制作。c言語。
写真
(1)プリント基板に実装した部品たち
ジャイロチップ(42688)は半田付けが大変。成功率は３分の１くらい。
泣きながら何度もやり直したので、だいぶ上手くなった（笑）
(2)ケースにいれたところ
３Dプリンタでケースを作成してクランクに取り付ける。
このCPUモジュールは技適もとってるので堂々と使える。
(3)クランクに取り付けたところ
シリコンゴムのOリングでクランクに取り付けたところ。
クランクの根本付近に接着してあるのは、クランクのひずみを計測するひずみゲージ。

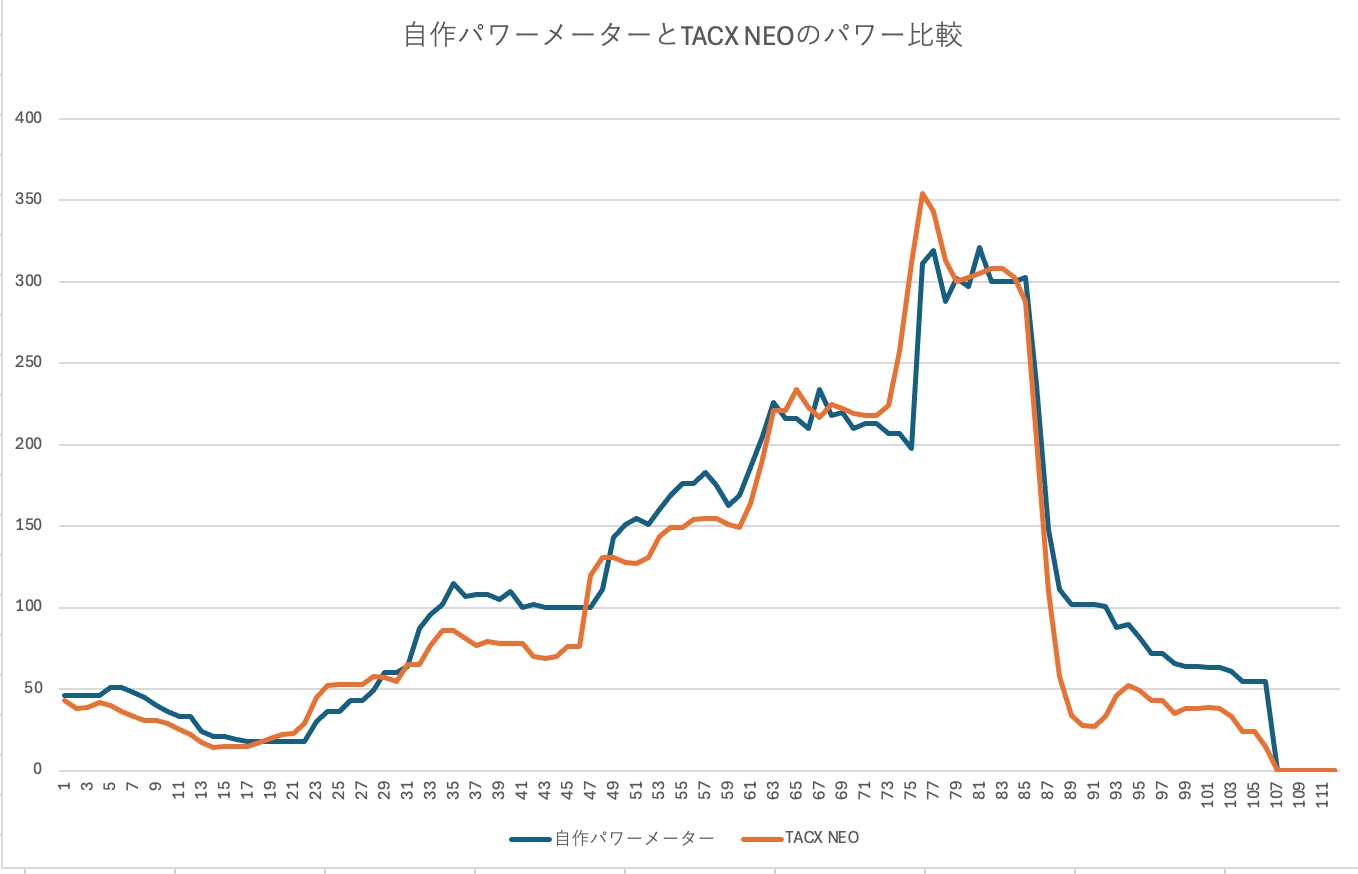

(4)性能検査
スマートトレーナーのTACX NEOとのパワー値比較。
値は同時に取得したデータ。
低パワー時の値がイマイチ。高パワー側はほとんど同じ値がでる。
足を緩めたときに自作パワーメーターの追従が遅れるのは仕組み的に仕方がないかなあ。
ソフトウェアの改良で補正できそうだけど、こういう調整って時間がかかるんだよね。気長にやっていこう。
動機
パワーメーターって高いよね。それなら自作してみよ！
という動機から作ってみた。
とりあえず、シビアではない状況なら実用できるようになったので、
ブログに書いてみることにした。
実は試作品作りを始めてから３年もかかった。
集めた電子部品
| MINEW MS88SF2 | nRF52840を内蔵したモジュール。いわゆるCPU |
| ADS1220IPW | 24bit解像度のADコンバーター |
| ICM-42688-P | ジャイロセンサー。これでケイデンスなどを計測する |
| ICL7660 | マイナス電圧を作るチップ |
| AD8236 | 計装アンプ。ブリッジの電圧を計測して電圧をn倍する |
| TLV71325PDBVR | バッテリーから2.5Vの電圧を作るチップ |
| ひずみゲージ | 350オームの4ゲージでブリッジが組んであるもの |
プリント基板
KiCADで設計。
JLCPCBでプリント基板製造。試行錯誤を繰り返し８回も作成した！（笑）
ソフトウェア
SEGGER Embedded StudioとnRF5_SDKで制作。c言語。
写真
(1)プリント基板に実装した部品たち
ジャイロチップ(42688)は半田付けが大変。成功率は３分の１くらい。
泣きながら何度もやり直したので、だいぶ上手くなった（笑）
(2)ケースにいれたところ
３Dプリンタでケースを作成してクランクに取り付ける。
このCPUモジュールは技適もとってるので堂々と使える。
(3)クランクに取り付けたところ
シリコンゴムのOリングでクランクに取り付けたところ。
クランクの根本付近に接着してあるのは、クランクのひずみを計測するひずみゲージ。

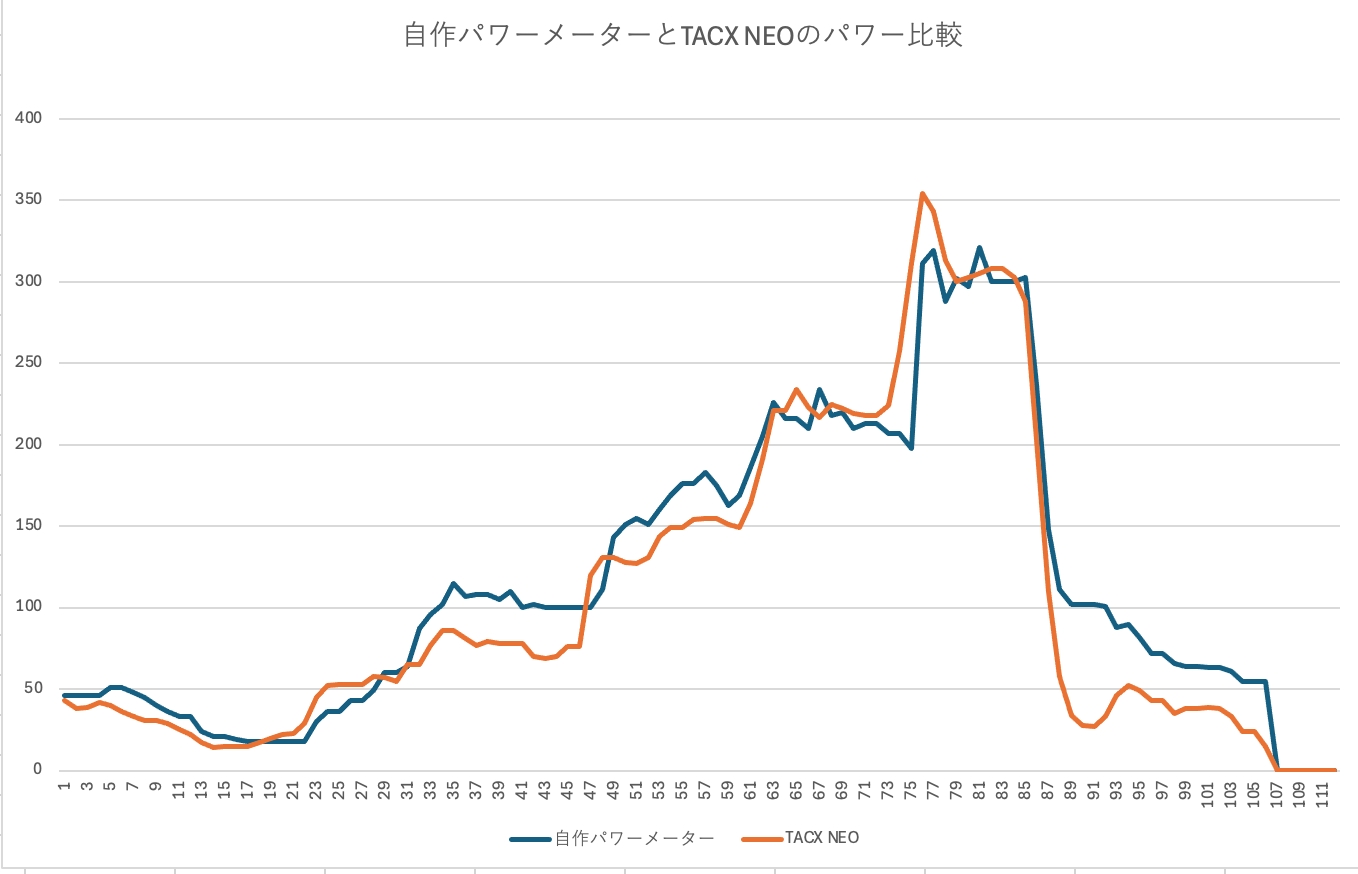

(4)性能検査
スマートトレーナーのTACX NEOとのパワー値比較。
値は同時に取得したデータ。
低パワー時の値がイマイチ。高パワー側はほとんど同じ値がでる。
足を緩めたときに自作パワーメーターの追従が遅れるのは仕組み的に仕方がないかなあ。
ソフトウェアの改良で補正できそうだけど、こういう調整って時間がかかるんだよね。気長にやっていこう。
[0回]
PR
注文していたELVES FALATH EVOの塗装が完了したとの事で写真が送られてきた。
ナカナカいいじゃないですか。太陽の下で見るともっとよく見えるはず。
一週間ぐらいで届くそうなので、来週末ぐらいに届くかな。
写真では分かりづらいけど、フォークの内側、トップチューブの上面、シートステーとチェーンステーの内側が少し色を変えてある。ROUBAIXも写真で見ると１色塗に見えるけど実は２色塗になってる。肉眼で見ると、この微妙な塗分けが綺麗に見えるんだよね。なのでFALATH EVOも、微妙な色違いで塗分けてみた。
注文したときに塗装に一か月半ぐらいとアナウンスされていたけど７週間で塗装が完了したので、概ねアナウンス通りだった。
ナカナカいいじゃないですか。太陽の下で見るともっとよく見えるはず。
一週間ぐらいで届くそうなので、来週末ぐらいに届くかな。
写真では分かりづらいけど、フォークの内側、トップチューブの上面、シートステーとチェーンステーの内側が少し色を変えてある。ROUBAIXも写真で見ると１色塗に見えるけど実は２色塗になってる。肉眼で見ると、この微妙な塗分けが綺麗に見えるんだよね。なのでFALATH EVOも、微妙な色違いで塗分けてみた。
注文したときに塗装に一か月半ぐらいとアナウンスされていたけど７週間で塗装が完了したので、概ねアナウンス通りだった。
[0回]

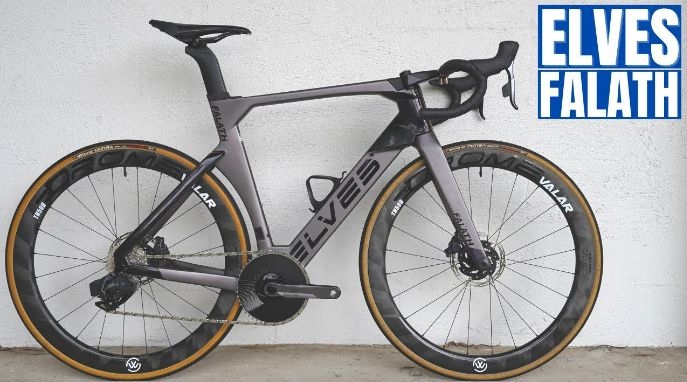

ELVES FALATH EVOの完成写真が公式ツイッターに上がっていたので詳しく見てみると、
