遂に700C化完成!

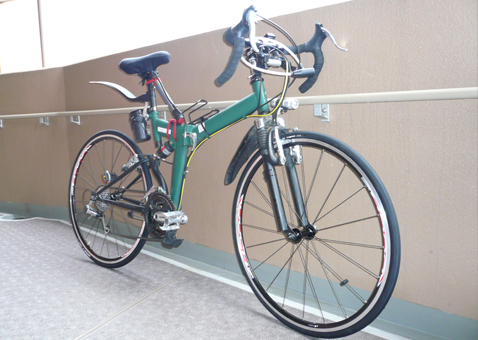

まずは、この勇姿(笑)を見てね。
ホイールが大きくなったおかげで、前よりもバランスが良くなった!



今回は、写真を撮りながら作業するつもりだったので、夜の作業は控えて昼に作業した。オヤジさんの期待に応えられなくてすみません。

MTB(MTBルック車)の700C化には、2つの問題をクリアする必要がある。

1つ目は、ブレーキ問題。

いまままでのVブレーキでは、700Cホイールのリム面にシューが当たらないので、ブレーキが効かなくなっちゃう。
そこでねごさんは、姑息な手段でこれを解決した。みんなはマネしないでね。

2つ目は、エンド幅の問題。
エンド幅というのは、リアホイールの軸を支える軸受から軸受までの長さの事だね。
MTBは、この長さが135mm。ロードバイクは130mmが一般的になっている。

ここで問題になるのが、エンド幅135mm用の700Cホイールは、あまり売っていないということなんだよね。
クロスバイクは、エンド幅135mmが多いので、クロスバイク用を買えばいいことになるわけだけど、選択肢が極端に少なくなってしまうのが難点だ。

でも、よく考えて欲しい。130mmと135mmって、その差はたった5mmじゃない?
そんなのワッシャーでも挟めば大丈夫に決まってる!

ということで、ねごさんは、エンド幅130mm用のシマノWH-R500を購入したわけだね。

さてさて、まずは、ホイールへタイヤを組み付けるよ。

えっと、実は我慢できなくて、夜のうちにやってしまったので、写真はありません(笑)
今回は、タイヤレバーを使わないで組み付けできたのが、大きな成果だった。
26インチよりも大経化して、1インチよりも細くなったおかげかな。
タイヤレバーが無くても装着できたよ。

次は、タイヤレバー無しでも外せるかチャレンジしてみよう。

今回は、チェーンとスプロケットを新品にするので、リアディレイラーを清掃してから組み付けることにした。

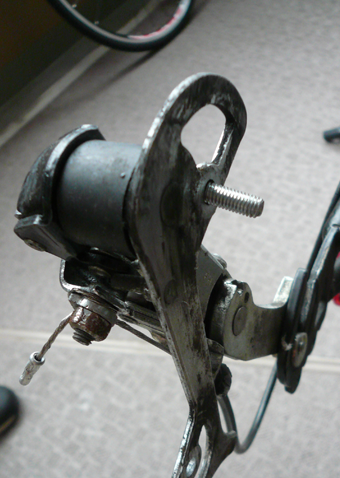

リアディレイラー分解中
リアディレイラーを分解してみると、小さいギアにオイル汚れがびっしりと付いていた。3年分の汚れだからね…。デグリーザーできれいにして、ピカピカにした。


次にクイック化の準備。

avisports A-101のリアエンドは、逆爪という形になっていて、そのままではクイック化できない。

何故ならば、左右で爪の深さが違うので、奥までぐいっと押しこんで固定すると、必ず傾いちゃうのだ!

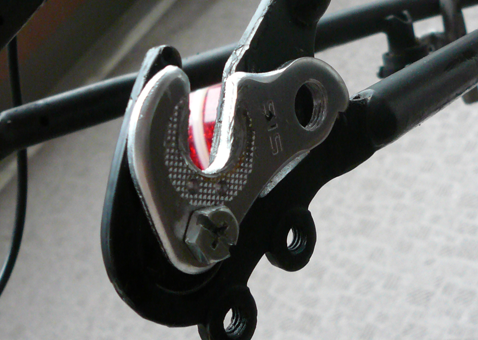

という訳で、左側のリアエンドに、リアディレイラーブラケットユニットという金具を付けて、爪の深さを同じにしてあげる必要がある。実はこれ、今年の1月から装着していたのだけど、ブログには書いていなかったもの。



ここで、ねごさんは閃いた。

ブラケットユニットを内側につければ、エンド幅の問題が解決するんじゃないか?

ということで試してみた。

そのままホイールをはめてみる
やっぱり、軸長が足りないね。


内側につけてみる
おっ!いい感じにハマるじゃないの


内側に、ブラケットユニットを入れたらいい感じに収まったので、これを採用することにした。

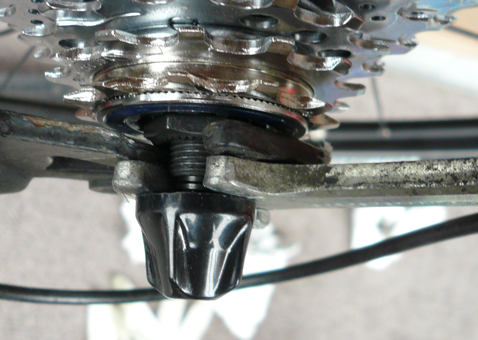

スプロケット側の軸受状態


左側の軸受状態

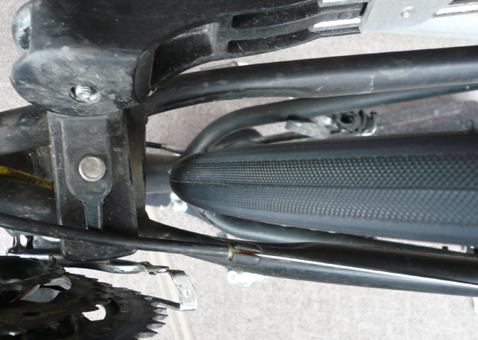

ところで、タイヤは真ん中に収まっているのかと調べてみると…。
やっぱり、ずれてるね。ということで、スプロケット側に、ホームセンターで購入した2mm厚のワッシャーを一枚入れた。


ワッシャーをいれてみた

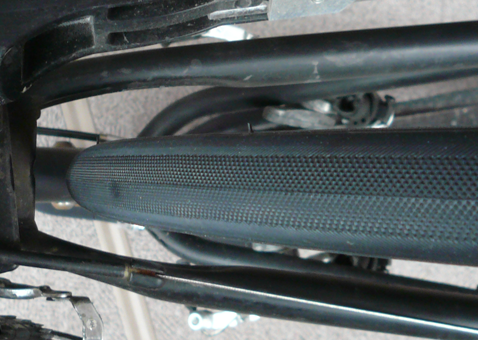

ワッシャーをいれたらタイヤが真ん中に収まってくれた



ついでに、リアのスイングアームが少しガタガタしていたので、締めなおした
ここは、さすがに重要な部分だからステンレス製だった。締め直すには、10mmと6mmのアーレンキーを使う。




次にチェーンを張って、リアディレイラーの調整を行う。
チェーンの取り回しに四苦八苦して、コネクトピンを2つ使っちゃったけど、無事に完了。

と、ここまで順調だったのに、問題が発生!

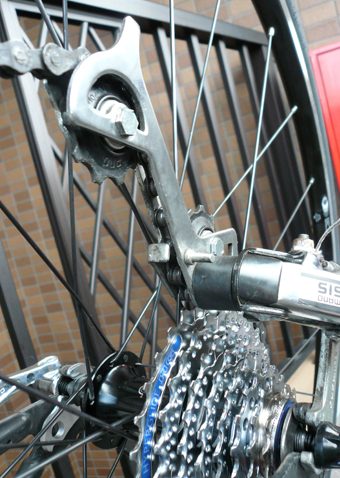

ロー側に変速すると、リアディレイラーの出っ張りが、スプロケットに引っかかってしまう。

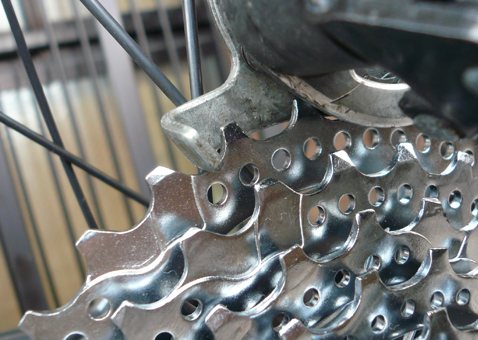

ディレイラーが引っかかる



うーん、こまったなー。ディレイラー買うかなー。

と、じーっとリアディレイラーを見つめていると、ふと気づいた。

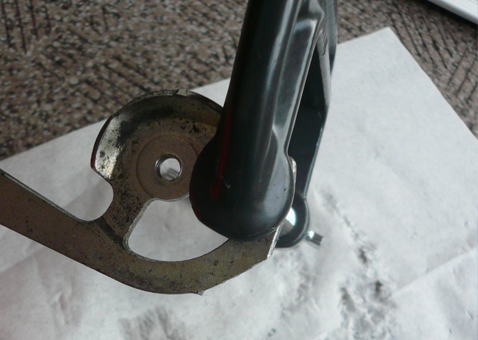

これ、切っちゃえばいいんじゃない?

ということで、切断作業開始。

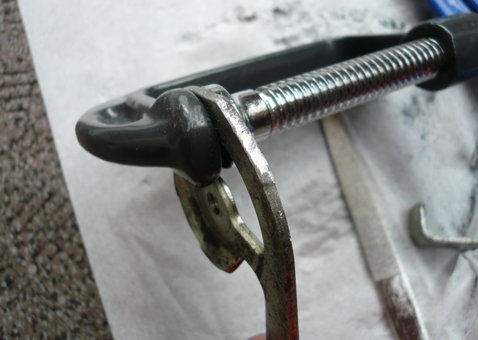

ギコギコ


切れたー


ヤスリで仕上げ


思いのほかキレイに切断できたので、満足満足。早速これを装着してみると、
今度は変速がうまく出来るようになった。やったね。

ちゃんと変速できるよ






次に、ブレーキの作業!


MTBを700C化する場合、700Cトランスファーという製品を使うのが普通みたいなんだけど、ねごさんは、ホームセンターで買ってきたステーを使ってブレーキ位置をずらして使用することにした。

この方法は、危険だと言われると思うんだけど、台湾では、ステーを使って700C化する方法が一般的らしい。そういう部品も売っているとか。

ならば一度試してみようということで、肉厚の丈夫そうなステーをひとつだけ買ってきて試してみた。
すると、これが結構、剛性が高いし、ぐらぐらすることも無い。ということで、追加で3つ買ってきた。

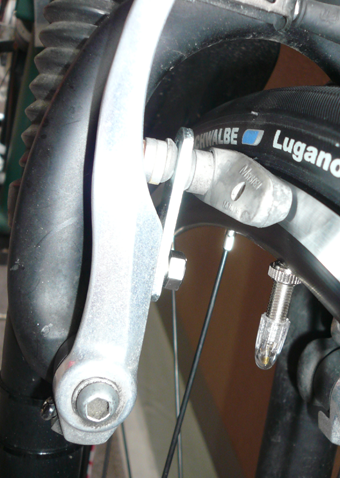

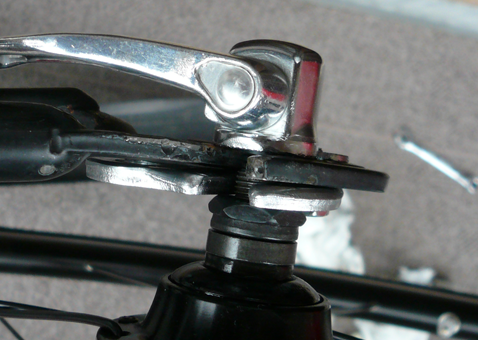

フロントブレーキ


リアブレーキ





これで作業完了!

早速試走にいってきたよ。

そうしたら、夕立にあって、びしょびしょに濡れてしまった…。新品のホイールとタイヤが…。

早速雨でぬれてしまった




ブレーキについては、いまのところちゃんと効くので大丈夫。

しばらく様子をみて、ぐらついたり曲がったりするようなら、キャリパーブレーキをフロントにつけて、700Cトランスファーをリアにつけるつもり。

試走のレポートは後日に…。お楽しみに。
